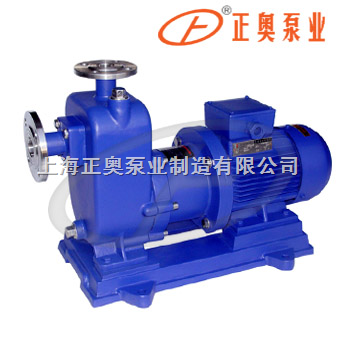

自吸式磁力泵

简要描述：上奥牌ZCQ型自吸式磁力驱动泵(以下简称自吸泵)该泵以静密封取代动密封，磁力泵,正奥磁力泵,自吸式磁力泵的过流部件处于*密封状态，*解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病。

所属分类：不锈钢磁力泵

更新日期：2023-08-12

详细说明：

一、产品概述：

上奥牌ZCQ型自吸式磁力驱动泵（以下简称自吸泵）该泵以静密封取代动密封，使泵的过流部件处于*密封状态，*解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集皂吸于一身，不需底阀和引灌水，自吸高度4米。

二、产品特点：

该泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。

三、型号意义：

ZCQ自吸磁力泵工作原理

ZCQ自吸磁力泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见图。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。

ZCQ自吸磁力泵结构说明

1.泵体	2.静环	3.动环	4.加水螺栓	5.叶轮	6.密封圈	7.隔板
8.隔离层	9.外磁钢总成	10.内磁钢总成	11.泵轴	12.轴套	13.联接架	14.电机

三、结构爆炸图：

四、性能参数：

型号	口径		扬程 m	流量 L/min	电机功率 KW	转速 r/min	电压 V	自吸性能 m/3分
型号	进口 mm	出口 mm	扬程 m	流量 L/min	电机功率 KW	转速 r/min	电压 V	自吸性能 m/3分
ZCQ25-20-115	25	20	15	110	1.1	2900	380	4
ZCQ32-25-115	32	25	15	110	1.1	2900	380	4
ZCQ32-25-145	32	25	25	110	1.1	2900	380	4
ZCQ40-32-132	40	32	20	180	2.2	2900	380	4
ZCQ40-32-160	40	32	32	180	4	2900	380	4
ZCQ50-40-145	50	40	25	240	4	2900	380	4
ZCQ50-40-160	50	40	32	220	4	2900	380	4
ZCQ65-50-145	65	50	25	280	5.5	2900	380	4
ZCQ65-50-160	65	50	32	450	7.5	2900	380	4
ZCQ80-65-125	80	65	20	800	7.5	2900	380	4
ZCQ80-65-160	80	65	32	800	15	2900	380	4
ZCQ100-80-160	100	80	32	1500	22	2900	380	4
注：泵体材质不锈钢（1Cr18Ni9Ti）
